探火管式感温自启动灭火装置（以下简称火探装置）也称火探管灭火装置、探火管灭火装置、管式自动探火灭火装置，由灭火剂瓶组、容器阀、探火管、信号反馈装置、喷嘴、释放管等组成。

浏览量：

立即联系

立即咨询

产品详情

七氟丙烷感温自启动灭火装置

一、概述

探火管式感温自启动灭火装置是一套简单、低成本且高度可靠的独立自动灭火装置，它无需任何电源，无需专门的火灾探测器，无需复杂的设备及管线，利用自身储压，依靠一根经充压的探火管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集火灾探测和灭火于一体，将火患扑灭在最初阶段。既可大幅度降低工程的造价，也可降低灭火剂的使用量，减少对环境的污染，并且不会对人员造成任何伤害。作为一种新型探火灭火装置，解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。在国内已广泛应用于电厂、通讯、广电、石化、铁路、储油库、计算机房等场所。

二、基本参数

产品型号规格	WZ-Q/T- 3Q/QH	WZ-Q/T- 6Q/QH	WZ-Q/T- 12JQ/QH
产品类型	直接式	直接式	间接式
灭火剂类型	七氟丙烷
探火管静态动作温度	170℃ ±10℃
探火管充装压力	1.2MPa
灭火剂贮存压力	2.5MPa
最大工作压力	4.2MPa
灭火剂充装量（KG）	3kg	6kg	12kg
探火管最大长度（m）	25
释放管最大长度（m）	----	----	12
使用环境温度	0℃～50℃
注：感温自启动灭火装置型号表示：如 WZ-Q/T-12JQ/QH。 WZ——感温自启动灭火装置； Q——灭火剂类型为气体类（第一个 Q）； T——启动方式为探火管启动； 12——灭火剂充装量为 12KG； J——启动方式为间接式（直接式可省略不写）； Q——灭火剂为七氟丙烷（第二个 Q）；

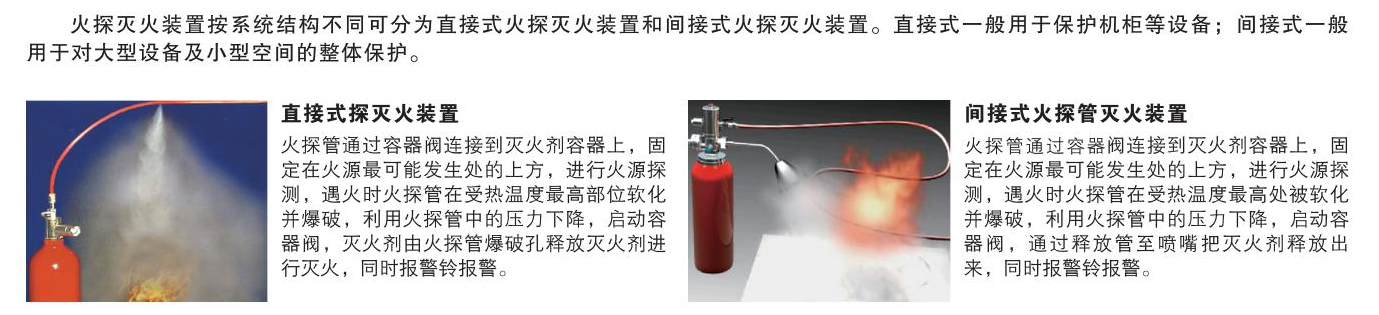

三、直接式与间接式的区别

四、应用范围

1、可用于扑救下列火灾：

（1）可燃气体火灾

（2）甲、乙、丙类液体火灾

（3）固体的表面火灾

（4）电气火灾

2、适应范围：

（1）广播电视发射塔内的微波机房、分米波机房、米波机房、变配电室和不间断电源室

（2）通讯系统的程控交换机房、控制室和信令转接点室

（3）发电厂的控制室、电子设备间、计算机房、继电器室、变配电间，电缆交叉、密集及中间接头等部位

（4）变配电柜、电梯控制柜、带槽盒的电线电缆槽或桥架

（5）其他场所外壳相对密闭的特殊或重要的机柜设备。

检查探测器对规定试验火的响应时间和定位精度。
5.4.1.2 方法
5.4.1.2.1 采用一套试样和四套不同焦距的镜头（4mm，6mm，8mm和12mm）进行试验。
5.4.1.2.2 使用4mm焦距的镜头，将试样与配套的控制和指示设备连接，使系统处于监视状态。
5.4.1.2.3 在距离试样前端25m处放置试验燃烧盘，试验燃烧盘处于摄像机视场内；点燃燃烧液，待火焰高度稳定后，进行一级防火操作；观察并记录声、光报警情况、报警响应时间和火灾坐标值。
5.4.1.2.4 在距离试样前端25m处放置试验燃烧盘，试验燃烧盘处于摄像机视场内；点燃燃烧液，待火焰高度稳定后，进行二级防火操作；观察并记录声、光报警情况、报警响应时间和火灾坐标值。
5.4.1.2.5 使用不同焦距的镜头（6 mm、8 mm、12mm），并查取表8中对应的燃烧盘尺寸，重复5.4.1.2.2～5.4.1.2.4的试验过程。
5.4.1.2.6 定位精度

定位精度

    式中，（x₁，y₁，）为燃烧盘中心坐标，（x₂，y₂）为报警时控制主机显示的火灾坐标值。
5.4.1.3 要求
    探测器的响应阈值应满足4.4.1规定。
5.4.1.4 试验设备
    试验设备如图4所示，由试验燃烧盘、计时器、标尺、安装支架等设备组成：
    a）试验火焰
      试验火焰采用煤油与汽油混和液的燃烧火焰，混和比为（10:1）。
    b）试验燃烧盘
      试验燃烧盘的尺寸见表8；燃烧盘的深度大于0.02m。
    c）安装高度
      试样的安装高度为4m；同时应保证试样能以上下90°和左右180°的角度转动。
    d）试验场所
      试验场所是一个长度不小于25m、宽度不小于5m、高度不小于6m的空间，如图4所示。

图4 试验设备和场所示意图
图4 试验设备和场所示意图

5.4.2 重复性试验
5.4.2.1 目的
    检验探测器连续工作的稳定性。
5.4.2.2 方法
5.4.2.2.1 将试样与配套的控制和指示设备连接。
5.4.2.2.2 按5.4.1.2规定测量3次响应时间，两次测量的时间间隔不应小于10min，但不大于1h。最后一次测量后，保持试样状态不变。
5.4.2.2.3 将试样不间断通电7d，然后按5.4.1.2规定测量3次响应时间，两次测量的时间间隔不应小于10min，但不大于1h。
5.4.2.3 要求
    探测器应满足4.4.2规定。
5.4.3 电源参数波动试验
5.4.3.1 目的
    检验探测器对电源参数变化的适应性。
5.4.3.2 试验方法
5.4.3.2.1 供电电源为直流恒压的试样
    将试样与配套的控制和指示设备连接。分别使额定工作电压降低15％和升高10％或按制造商规定的额定工作电压上、下限按5.4.1.2规定测量试样的响应时间。
5.4.3.2.2 供电电源为脉动电压的试样
    将试样通过长度为1m，截面积为1.0mm²的铜质双绞导线（或按照制造商提供的条件）与配套的控制和指示设备连接。分别使额定工作电压降低15％和升高l0％或按制造商规定的额定工作电压上、下限测量试样的响应时间。
5.4.3.3 要求
    探测器应满足4.4.3规定。
5.4.4 环境光干扰试验
5.4.4.1 目的
    检验探测器在环境光线作用下性能的稳定性。
5.4.4.2 方法
    将试样按正常工作位置固定在安装支架的固定面上，并接通控制和指示设备，使其处于正常监视状态。将环境光线干扰模拟装置（简称光干扰装置，如图5所示）安放在距试样500mm处。
    试验步骤：
    a）所有灯不亮。
    b）用两只25W的白炽灯（色温为2850K±100K），亮1s熄ls，共20次。
    c）用一只直径308mm、30W的环形荧光灯，亮1s熄1s，共20次。
    d）用上述白炽灯和荧光灯，同时亮2h。试验期间测量试样响应阈值。
    e）所有灯不亮。
    f）按5.4.1.2规定测量试样响应阈值。
5.4.4.3 要求
    探测器应满足4.4.4规定。
5.4.4.4 试验设备
    a）25 W白炽灯按图5所示位置安设。使用前应老化lh，累计使用时间不应超过750h。
    b）30W环形荧光灯按图5所示位置安设。使用前应老化100h，累计使用时间不应超过
