七氟丙烷灭火设备简介

　　七氟丙烷灭火设备（4.2MPa）由瓶组架、灭火剂瓶组、容器阀、金属软管、单向阀（灭火剂管路）、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀（驱动气体管路）等组成，根据不同应用场所使用要求，可组成单元独立系统、组合分配系统，采用全淹没灭火方式，实现对单防护区和多防护区的灭火保护，技术先进、灭火效率高、维护方便。系统具有自动、手动和机械应急操作三种启动方式。

七氟丙烷灭火设备应用场所

　　七氟丙烷灭火设备主要适用于以下火灾：

　　1）固体表面火灾；

　　2）液体火灾；

　　3）灭火前能切断气源的气体火灾；

　　4）电气火灾；

　　典型引用场所：

　　七氟丙烷灭火设备适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所，如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

七氟丙烷灭火药剂

　　本设备以七氟丙烷（HFC-227ea）作为灭火剂。七氟丙烷以化学灭火为主，兼有物理灭火作用，无色、无味、清洁、不导电、不污染被保护对象，不会对财物和精密设备造成损坏，对大气臭氧层无破坏作用（ODP值为零），符合环保要求，在大部分保护区域，灭火浓度均低于人体的无毒性反应浓度（NOAEL浓度），对人体是安全的，是一种优秀的洁净气体灭火剂。

安全警告

　　1）七氟丙烷喷放时会产生冷凝汽雾，通过中断燃烧链进行灭火，灭火速度很快，如果在有人工作的场所使用，设备应设置延时启动，以便人员在延时时间内撤离。

　　2）用户单位应在以下部位设置明显的警告告示牌，告示牌用语建议如下：

　　a）防护区内告示牌：警告！听到现场警铃响，人员应立即撤出；

　　b）在紧急启动按钮部位：警告！应急启动时应确认防护区内无人。

　　3）除上述警告，其他安全措施应符合国家现行有关规定。

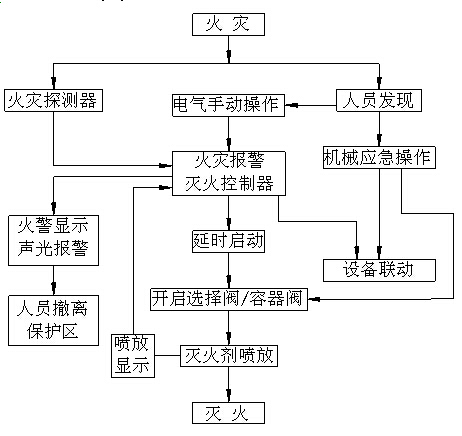

七氟丙烷灭火设备控制程序

七氟丙烷灭火设备组合分配系统

　　组合分配系统是指用一套灭火剂贮存装置通过选择阀的选择分配，保护两个或两个以上的防护区。组合分配系统除采用单向阀（驱动气体管路）和选择阀组合分配控制外，其余与单元独立系统相同。

　　组合分配系统适用于两个以上的防护区保护，它的特点是每个防护区均设置自己的驱动气体瓶组和选择阀，而贮存灭火剂的瓶组是共用的（按最大的灭火剂使用量计算），为多区组合保护，减少了一次性投资。

　　当任意一个防护区发生火灾时，火灾报警灭火控制器会发出指令打开与此防护区相对应的驱动气体瓶组，释放驱动气体，驱动气体通过驱动气体管路打开该防护区的选择阀和相应的灭火剂瓶组，灭火剂经高压软管、单向阀（灭火剂管路）、集流管、已打开的选择阀及灭火剂输送管道向防护区喷放。驱动气体只会打开对应防护区的选择阀，确保灭火剂不进入其他防护区，同时单向阀（驱动气体管路）限制了驱动气体只能流向对应数量的灭火剂瓶组。

七氟丙烷灭火设备启动方式

　　本设备有三种启动方式：自动启动方式、手动启动方式和机械应急操作启动方式。

七氟丙烷灭火设备自动启动方式

　　气体灭火报警控制系统一般配有两种不同类型的火灾探测器。控制主机上有“自动”和“手动”转换功能（也可在防护区外单独设置转换开关），当将其置于“自动”位置时，灭火设备处于自动状态。

　　当只有一种探测器发出火灾信号时，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火设备。

　　当两种探测器发出火灾信号时，控制主机启动警铃或声光报警器，联动关闭防护区开口，进入灭火启动延时，达到设定的延时时间后，自动启动灭火设备。

　　如在喷放延时过程中发现不需要启动灭火设备，可按下防护区外或控制器上的“紧急停止”按钮，终止灭火指令。

七氟丙烷灭火设备手动启动方式

　　当转换开关置于“手动”位置时，灭火设备处于手动状态。

　　在该状态下，探测器发出火灾信号，控制主机启动警铃和声光报警器，通知火灾发生，但并不启动灭火设备。此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮，可以启动灭火设备。

　　注意：无论控制主机处于自动或手动状态，按下“紧急启动”和“手动启动”按钮，都可启动灭火设备。

七氟丙烷灭火设备机械应急操作启动方式

　　当自动和手动启动均失效时，可按以下步骤实施机械应急操作：1）手动关闭联动设备，并切断电源；2）拔出相应防护区驱动气体瓶组电磁型驱动装置上的“机械应急启动保险销”，按下机械应急启动按钮，电磁型驱动装置打开驱动气体瓶组容器阀释放驱动气体，启动灭火设备。

七氟丙烷灭火设备要技术参数

　　七氟丙烷灭火设备主要技术参数见下表所示。

 探测器上应有黄色故障指示灯。当探测器发生故障信号时，该指示灯应点亮，并保持至故障排除。该指示灯点亮时，在其正前方3m处，周围环境光照度在5 lx～500 lx的条件下，应清晰可见。
4.3.1.1.2 探测器上应有绿色电源指示灯。当探测器接通电源时，该指示灯应点亮，并保持。该指示灯点亮时，在其正前方3m处，周围环境光照度在5 lx～500 lx的条件下，应清晰可见。
4.3.1.1.3 指示灯功能应有标注，使用文字标注时应有中文。
4.3.1.2 字母（符）-数字显示器
    当探测器有字母（符）-数字显示器时，该显示器处于显示状态时，在其正前方0.8m处，环境光照度为5 lx～500 lx条件下应可读。
4.3.1.3 熔断器
    用于电源线路的熔断器或其他过流保护器件，其额定电流值一般应不大于探测器最大工作电流的2倍。当最大工作电流大于6A时，熔断器电流值可取其1.5倍。在靠近熔断器或其他过流保护器件处应清楚地标注其参数值。
4.3.1.4 接线端子
    每一接线端子上都应清晰、牢固地标注上其编号或符号，相应用途应在有关文件中说明。
4.3.1.5 开关和按键
    探测器的开关和按键应在其上或靠近的位置至少用中文清楚地标注出其功能。
4.3.1.6 吸气管路
    吸气管路应坚固耐用，并应涂成红色或沿管路涂有不小于2mm宽的红色标记，并在其两端1 m内标有探测器吸气管路字样，字高不超过5mm。吸气管路上的吸气孔的直径不小于2mm。
4.3.1.7 音响器件
    探测报警型吸气式感烟火灾探测器应设指示火灾报警和故障的音响器件。在正常工作条件下，音响器件在其正前方1m处的声压级（A计权）应大于65dB，小于115dB。在85％额定工作电压条件应能工作。
4.3.2 基本性能
4.3.2.1 故障报警功能
    探测器吸气管路破漏和堵塞时，导致探测器吸气流量大于正常吸气流量的150％或小于正常吸气流量的50％时，应在100s内发出故障信号。
4.3.2.2 火灾报警功能
    探测器在任一采样孔获取的火灾烟参数符合报警条件时，应在120s内发出火灾报警信号。
4.3.2.3 探测报警型探测器特殊性能
4.3.2.3.1 火灾报警功能
    探测器应能发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间（探测器时钟的日计时误差不应超过30s），并予以保持，直至复位；报警声信号应能手动消除。对于有多路火灾报警功能的探测器，当有新的火灾发生时，应能再次发出火灾报警声、光信号。火灾报警信号应优先于故障报警信号。
4.3.2.3.2 故障报警功能
    探测器与其连接的部件间发生故障时，应能在100s内发出与火灾报警信号有明显区别的故障声、光信号，故障光信号应保持至故障排除。探测器的声信号应能手动消除，当有新的故障信号时声信号发生时应能再启动。探测器应能显示下述故障的类型：
    a）主电源断电或欠压；
    b）给备用电源充电的充电器与备用电源之间连接线断线、短路；
    c）备用电源与其负载之间连接线断线、短路或由备用电源单独供电时其电压不足以保障探测器正常工作。。
4.3.2.3.3 电源功能
    a）交流供电
    探测器采用交流供电时，在110%和85%额定工作电压条件下，应能正常工作，并具有主、备电源转换功能。当主电源断电时，应能自动转换到备用电源；当主电源恢复时，应能自动转换到主电源；应有主、备电源的工作状态指示，主电源应有过流保护措施。主、备电源的转换不应使探测器发出火灾报警信号。
    b）备用电源
    备用电源在放电至终止电压条件下，充电24h，其容量应能保证探测器在正常监视状态下工作8h后，在报警状态条件下工作30min。
4.3.2.3.4 自检
    探测器应具有手动检查其面板所有指示灯、显示器的功能。在执行自检期间，受其控制的输出节点均不应动作。探测器自检时间超过1min或其不能自动停止自检功能时，探测器的自检功能应不影响非自检部位和探测器本身的火灾报警功能。
4.3.2.3.5 复位
    探测器的复位应仅能通过专用工具、密码等手段实现。
4.3.2.3.6 开、关电源
    开、关探测器的电源应仅能通过专用工具、密码等手段实现。
4.3.3 响应阈值
4.3.3.1 探测器的响应阈值应符合表7的要求。

表7 响应阈值要求


    当探测器的响应阈值在表1中两个及两个以上区间可调时，应有响应阈值所在区间指示，并满足响应要求。
4.3.3.2 探测器的响应阈值的测量方法应按下述方式进行：
4.3.3.2.1 试验的正常监视状态
    若在试验方法中要求探测器在正常监视状态下工作时，应将试样与制造商提供的控制和指示设备连接；在有关条文中没有特殊要求时，应保证探测器的工作电压为额定工作电压，并在试验期间保持工作电压稳定。
    注：探测器的检测报告应注明试验期间探测器配接的控制和指示设备的型号、制造商等内容。
4.3.3.2.2 探测器安装
    管路采样式探测器应按制造商规定的最大管路长度的正常安装方式安装，如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式，在最不利采样孔测量响应阈值。点型采样式探测器应按制造商规定的正常安装方式安装。如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式。
4.3.3.3 对具有可调响应阈值的探测器，应按制造商规定的可调阈值级别上分别进行测量。
4.3.4 重复性
    在试样正常工作位置的任意一个采样孔上连续测量6次响应阈值。其最大响应阈值与最小响应阈值的比应不大于1.6。
4.3.5 响应阈值分布的一致性
    在正常环境条件下，测量每只探测器的响应阚值，其最大响应阈值与响应阈值的平均值的比应不大于1.33，响应阈值的平均值与最小响应阈值的比应不大于1.5。
4.3.6 电源参数波动
    探测器的供电电压为额定工作电压的-15％和+10％，测量探测器的响应阈值，与一致性试验中的响应阈值相比较，其最大响应阈值与最小响应阈值的比应不大于1.6。
4.3.7 绝缘性能
    探测器有绝缘要求的外部带电端子与机壳问的绝缘电阻值应不小于20MΩ；试样的电源输入端与机壳间的绝缘电阻值应不小于50MΩ。
4.3.8 泄漏电流
    探测器在1.06倍额定电压工作时，泄漏电流应不超过0.5mA。
4.3.9 电源瞬变
    使探测器主电源按“通电（9s）～断电（1s）”的固定程序连续通断500次，探测器在试验期间应保持正常监视状态；试验后，探测器基本性能正常；其响应阈值与该探测器在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.6。
4.3.10 电压跌落
    使探测器主电压下滑60％，持续20ms，重复进行10次；再将使主电压下滑100％，持续10ms，重复进行10次。探测器在试验期间应保持正常监视状态；试验后，探测器基本性能正常；其响应阈值与该探测器在一致性试验中的响应阈值相比较，最大响应阈值与最小响应阈值之比应不大于1.6。
4.3.11 火灾灵敏度
    按GB 4715要求将2只试样按最不利方式安装在燃烧试验室的顶棚表面上，其余探测管路安装在燃烧试验室外侧，按要求使试样处于正常监视状态。应依据制造商的说明书对试样进行安装和调试，对具有可调响应阈值的试样，应将其阈值设在最大极限值上。
    探测器在每种试验火结束前均应发出火灾报警信号。
