外贮压式七氟丙烷灭火系统


主要适用于计算机房、配电房、电讯中心、图书馆、档案馆、珍品库、地下工程等A类表面火灾,B、C类火灾及电器设备火灾。

浏览量:

产品详情


1.产品概述

七氟丙烷(HFC-227ea/FM200)是一种以化学灭火为主,兼有物理灭火作用的洁净气体灭火剂;它无色、无味、低毒、不导电、不污染被保护对象。

我公司生产的外贮压式七氟丙烷(HFC-227ea)灭火系统(执行标准(XJ/QB-2019)吸取了国内外气体灭火研究先进技术,强度安全保险系数大、工作可靠性强、操作维修方便。同时具有自动、手动两种启动方式,它依靠外部驱动力,在有效的灭火时间内,药剂推送距离更远。

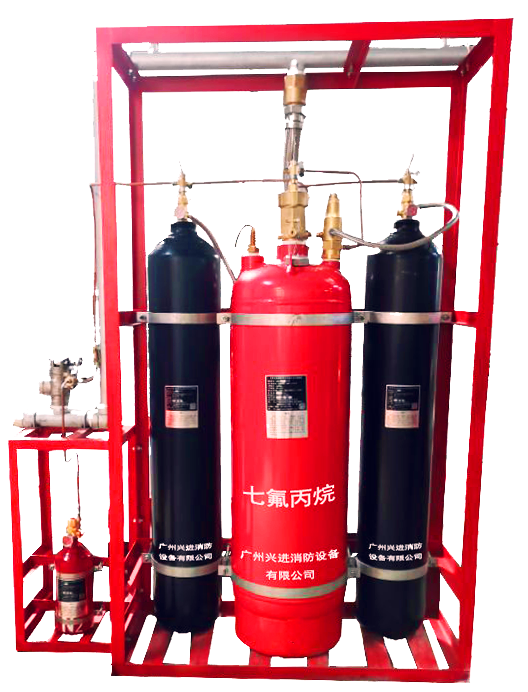

外贮压式七氟丙烷灭火系统

2.主要性能与参数

外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂以液态贮存于容器内,不采用氮气加压,贮存压力仅为灭火剂的饱和蒸汽压力,而作为灭火剂喷放动力的氮气则以较高的压力贮存在另外的容器内。灭火剂和氮气分开贮存不仅避免了原有七氟丙烷管网系统中氮气与灭火剂产生混合,而且保证了氮气气体压力在输送和喷放过程中始终高于灭火剂贮存压力,有效缓解了灭火剂输送过程中双向流动的现象发生。

规格型号

QMQ2.5/90W-XJ
QMQ2.5/120W-XJ
QMQ2.5/150W-XJ
QMQ2.5/180W-XJ
QMQ2.5/245W-XJ

QMQ4.2/90W-XJ
QMQ4.2/120W-XJ
QMQ4.2/150W-XJ
QMQ4.2/180W-XJ
QMQ4.2/245W-XJ

QMQ5.6/90W-XJ
QMQ5.6/120W-XJ
QMQ5.6/150W-XJ
QMQ5.6/180W-XJ

储瓶容积

90L120L150L180L245L

20℃贮存压力

0.3MPa

灭火剂喷放时间

10s

灭火剂充装密度

1250kg/m3

使用温度

0℃~50

20℃驱动气体瓶组压力

6.0MPa

动力驱动瓶充装压力

13.5MPa

系统保护面积

大单区800m²

系统保护体积

最大单区3600m³

系统启动方式

自动、电气手动、机械应急手动

喷嘴入口压力

0.6MPa

系统工作电源

AC 220V DC 24V 1A


(1)七氟丙烷灭火剂是以液态的形式喷射到保护区内的,在喷出喷头时,液态灭火剂能记迅速转变成气态需要吸收大师的热量。降低了保护区和火焰周围的温度。(2)七氟丙烷灭火剂是由大分子组成的,灭火时分子间运动需吸收热量。(3)保护区内灭火剂的喷射和火焰的存在降低了氧气的浓度,从而降低了燃烧的速度七氟丙烷灭火剂灭火,主要要是由它的去除热量的速度快,其灭火原理是由以下三部分共同构成的:1)使保护区冷却;2)灭火剂分散;3)消耗氧气。

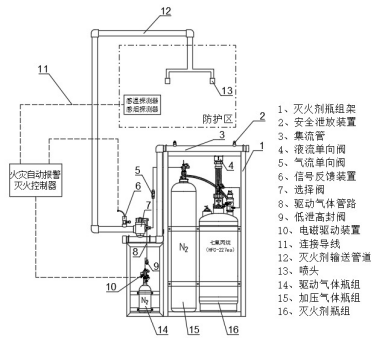

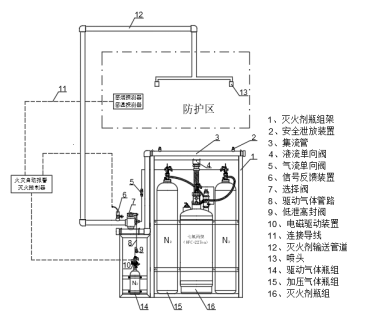

独立单元系统

该系统工作原理比较简单,只在火灾发生时报警控制盘发出指令,经一段延时后打开电磁阀,释放驱动气体瓶组中的氮气。启动气体通过启动管路,打开动力驱动瓶组工作,动力驱动瓶组内气体推动灭火剂储瓶内的灭火剂。灭火剂经连接软管。液流单向阀进入集流管、输送管网、喷嘴向保护区喷洒灭火剂,实施灭火。

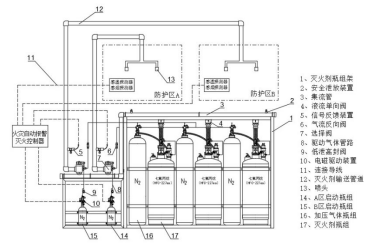

组合分配系统



该系统是通过并联启动瓶、气路单向阀、选择阀、启动管路形成的分配组合,以实现控制和供气的系统。它适用于两个保护区以上的多单元保护,它的特点是每个保护区均单设自忆的驱动气体瓶组和选择阀,碉储存灭火剂的瓶组是共用的。储气瓶的数量是按最大保护区需要而设置,而不是所有保护区所需数量的叠加。这一组合方式是基于几个保护区同时发生的火灾的概率极小而设计的,该设计为多区保护减小了一次性投资。

当其中一个保护区发生火灾时,与该系统相配的报警盘会将该区的报警信号按程序转换为属该区的驱动气体瓶组启动指令(DC24V1V)。驱动气体瓶组启动后,启动气体会沿启动管路首先打开该区的选择阀。然后再经过选择阀、气体单向阀、打开所需相应数量的灭火剂瓶组。使灭火剂经过集流管及已打开的选择阀、输送到火灾保护区。这一动作都是通过加在启动管路上的气体单向阀和输送管路上的选择阀完成的。气体单向阀限制了启动气体流向设定以外的灭火剂储瓶,及非火灾区的选择阀,它只能打开已设定数量的灭火剂储瓶。并流向设定的保护区。从而完成了用最大保护区设置瓶数,保护多区的分配组合。

4.系统应用范围

适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术馆、洁净室、消声室、应急电力设施、易燃液体存储区等,也可用于生产作业火灾危险场所,象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓,以及船舶机舱、货舱等。
